WFSM25 大角度快反镜

Wide-Angle Fast Steering Mirror

基于音圈驱动的二维大角度扫描反射镜，±15° 机械角、≤4ms 小步长阶越响应、≥200Hz 闭环带宽，搭配低噪声驱动与高精度角度传感器，是激光通信、目标跟踪、自适应光学等高端光机系统中的核心光束指向控制单元。

±15° 机械角范围/a>≤4ms 0.1° 阶越响应≥200Hz 闭环带宽≤20μrad 角分辨率

六大核心优势
SIX KEY ADVANTAGES
01
低功耗
专门设计的低噪声驱动电路确保系统长期运行，具有极低的静态与动态功耗，本体静态功耗仅 1.2W。
02
低零点漂移
独特的角度传感器测量电路，能有效抑制宽温度范围内的零点漂移，长期工作角度基准稳定可靠。
03
高面形精度
独特的高精度面形控制技术，确保了拼接后极其优异的面形质量，满足高端光学系统的波前要求。
04
高闭环带宽
独特的控制算法有效扩展了音圈驱动系统的闭环带宽，0.1° 小步长阶越响应 ≤4ms，动态性能优异。
05
高精度
自主研发的高精度角度测量与控制技术，角分辨率 ≤20μrad，重复定位精度 ≤40μrad。
06
高环境适应性
对系统、结构和电路的全面优化，工作温度 0~50°C 宽温域稳定运行，极佳的工程环境适应性。
规格参数
SPECIFICATIONS
▸运动与定位
运动自由度
2
小步长阶越响应（0.1°）
≤4 ms
角范围（机械角）
±15°
角分辨率
≤20 μrad
重复定位精度
≤40 μrad
闭环带宽（-3dB@0.1°）
≥200 Hz
▸电气与环境
控制方式
RS422 数字控制
电源需求
±15 VDC @2A
RMS（MAX）
静态功耗（本体）
1.2 W
工作温度范围
0 ℃ ~ +50 ℃
反射镜面形
根据用户需求定制
镜片口径
Ø25 mm（可定制）
尺寸图
DIMANRSINAL DRAWING

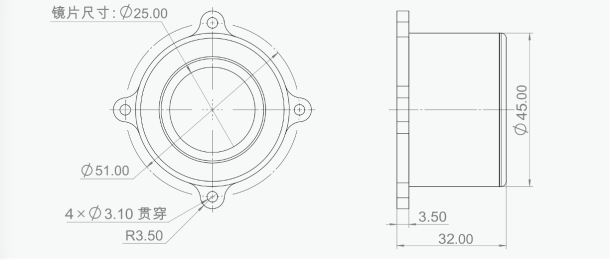

WFSM251

镜体单元

MIRROR UNIT

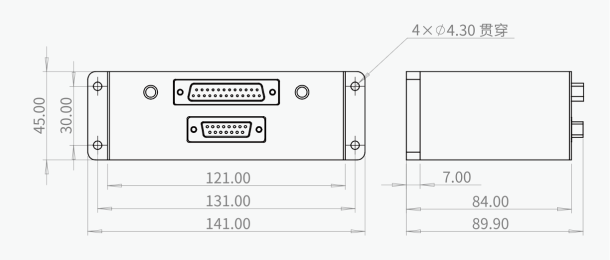

WFSM252
可定制选项
CUSTOMIZATION OPTIONS
◇
角度范围定制
根据应用需求调整机械角范围，覆盖小角度精密偏转到大角度扫描等多种工况。
◇
镜片口径定制
支持多种反射镜口径与面形规格，适配不同光束直径与光学系统集成需求。
◇
带宽与分辨率
闭环带宽、角分辨率可调，匹配高速扫描或精密指向等差异化应用场景。
◇
光学指标定制
反射镜面形、镀膜、表面精度可按用户光学指标要求定制。
◇
国产化方案
提供全国产化器件替代方案，满足特殊行业自主可控与合规性要求。
◇
外形与重量
结构尺寸与重量可优化设计，适配空间受限的紧凑型集成应用场景。
