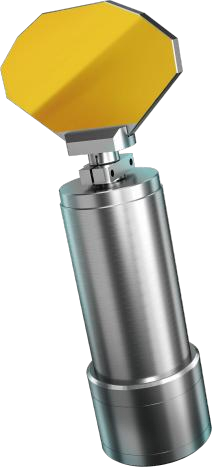

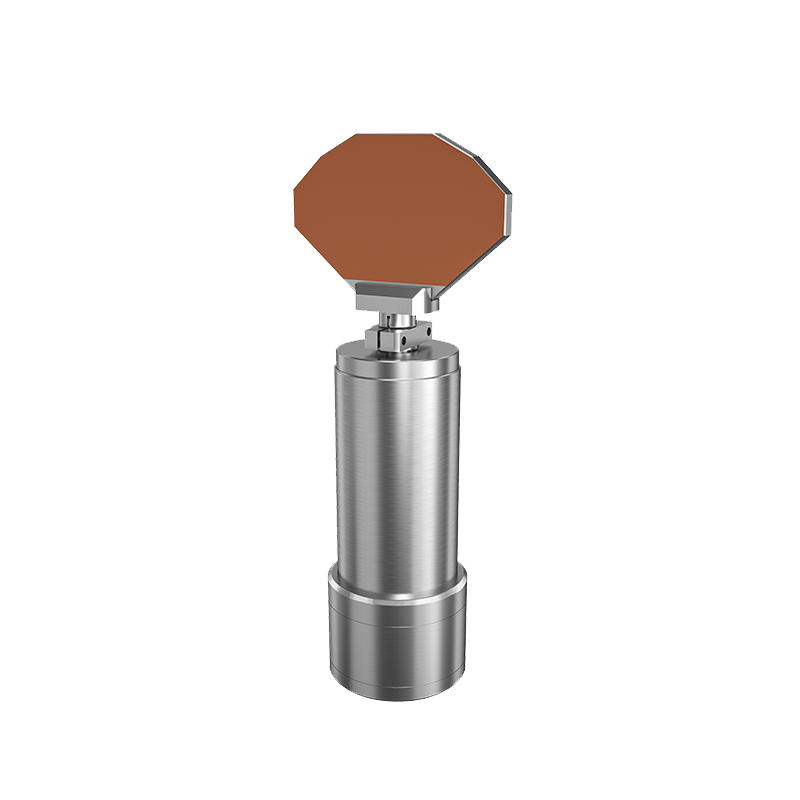

GMS高速摆镜工业级振镜
GALVANOMETER SCANNERGSM系列高速摆镜采用音圈电机直驱技术，覆盖从39g超轻型到800g大负载全规格， 提供±11.5°机械扫描角度、≤3μrad重复定位精度与最快≤0.2ms阶跃响应， -55°C~+75°C宽温域可靠运行，为激光加工、3D打印、LiDAR、医疗成像及科研领域 提供高性能精密光束偏转解决方案。
六大核心优势
KEY ADVANTAGES
01
极速响应
0.1°小步长阶跃响应时间最快≤0.2ms（GSM7J），满足高速扫描与快速光束偏转的严苛时序要求。
02
超高精度
重复定位精度≤3μrad，位置输出信号线性度≥99.90%（±10°范围内），实现微弧度级精密指向控制。
03
宽温域运行
-55°C~+75°C全系列统一工作温度标准，无需额外温控即可应对航空航天与工业严苛环境。
04
全负载覆盖
从39g超轻型GSM7J到800g大负载GSM50J，五档型号梯度覆盖多样化负载与响应需求，选型灵活。
05
音圈直驱技术
音圈电机直驱无机械传动间隙，零回程误差，配合高精度位置传感器实现优异的闭环控制性能。
06
国产化定制
角度范围、光学指标、外形重量及全国产化器件替代方案均可按需定制，满足自主可控与合规要求。
尺寸图
DIMANRSINAL DRAWING
GMS7J

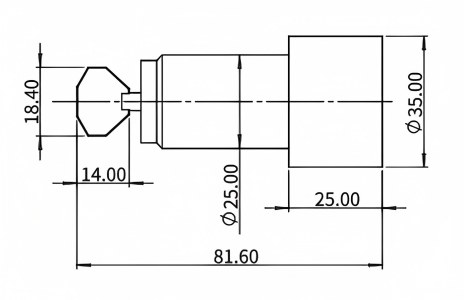

GSM10J

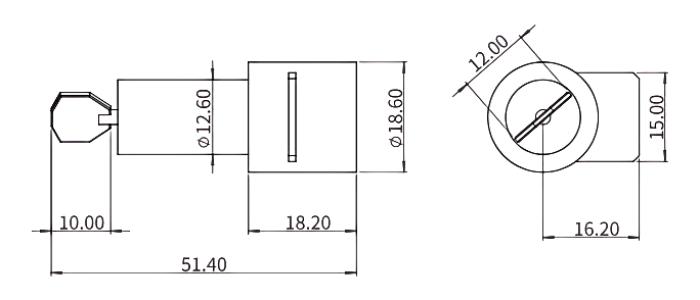

GSM7J

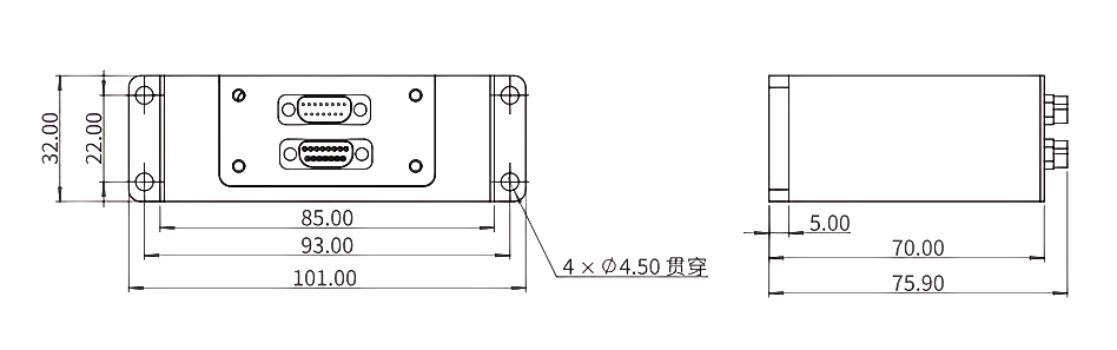

驱动盒
GSM10J

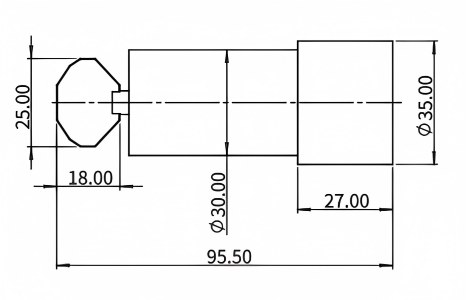

GSM15J

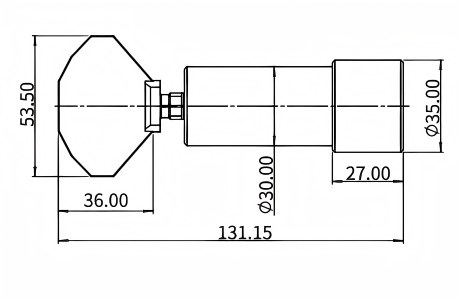

GSM30J

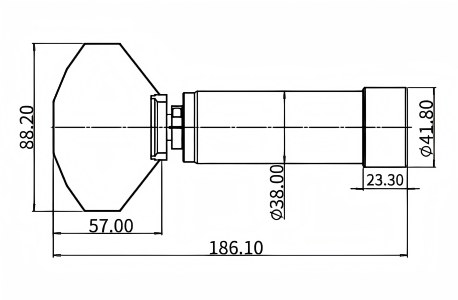

GSM50J
| 指标项/型号 | GSM7J | GSM10J | GSM15J | GSM30J | GSM50J |
|---|---|---|---|---|---|
| 扫描角度范围(机械角) | ±11.5° | ±11.5° | ±11.5° | ±11.5° | ±11.5° |
| 小步长阶跃响应时间(0.1°) | ≤0.2ms | ≤0.4ms | ≤0.7ms | ≤0.9ms | ≤2ms |
| 位置输出信号比例系数 | 1v/1° | 1v/1° | 1v/1° | 1v/1° | 1v/1° |
| 位置输出信号线性度(±10°) | ≥99.90% | ≥99.90% | ≥99.90% | ≥99.90% | ≥99.90% |
| 位置输入信号电压范围 | ±10v | ±10v | ±10v | ±10v | ±10v |
| 重复定位精度 | ≤3μrad | ≤3μrad | ≤3μrad | ≤3μrad | ≤3μrad |
| 摆镜电机重量 | 39g±5g | 247g±10g | 349g±10g | 379g±10g | 800g±10g |
| 摆镜驱动电路重量 | 100g±10g | 100g±10g | 100g±10g | 100g±10g | 100g±10g |
| 工作温度范围 | -55°C~+75°C | -55°C~+75°C | -55°C~+75°C | -55°C~+75°C | -55°C~+75°C |
| 电源电压 | ±15v | ±15v | ±15v | ±15v | ±15v |
| 电源电流要求 | 3A MAX RMS | 3A MAX RMS | 3A MAX RMS | 3A MAX RMS | 5A MAX RMS |
