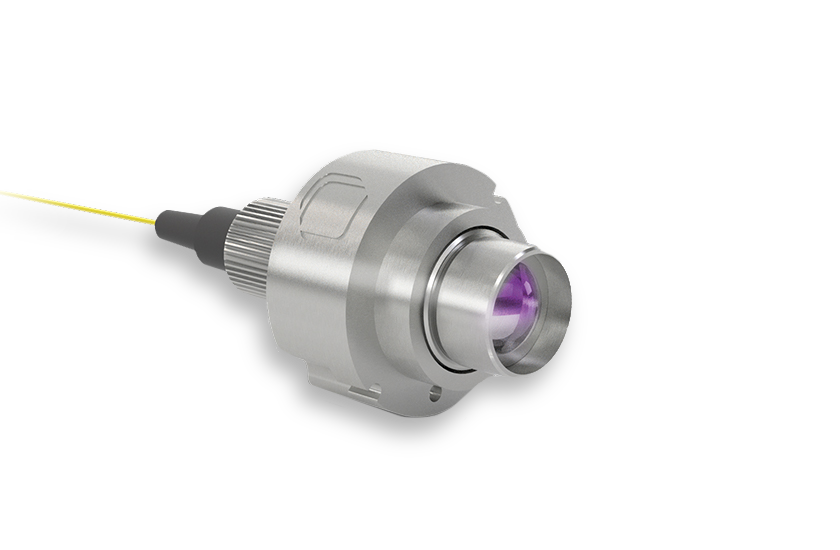

IDSH/M15.5/C1.6/FLEX/RT (with filter)
IDSH/M15.5/C1.6/FLEX/RT (with filter)

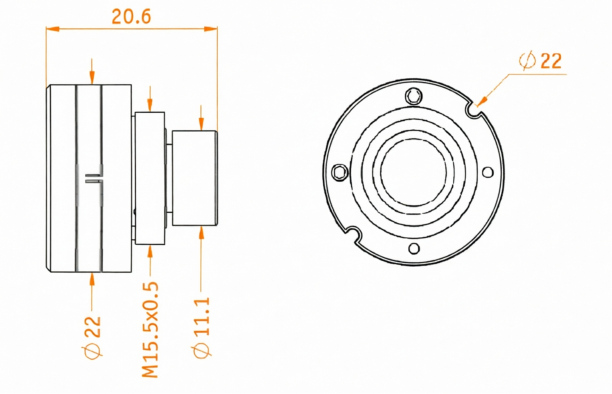

Ø 22 mm, length 20.6 mm
与M12/C1.6光学系统相同，传感器头M15.5/C1.6/FLEX也可用于对微型 retroreflectors 和平面镜进行长距离测量。此外，该传感器头还配备柔性结构，便于对准：头部可倾斜范围为1°。
该传感器头设计用于环境条件，并包含一根玻璃光纤（长度：5米），用于连接传感器头和干涉仪控制器。
| 传感器头 | |
|---|---|
| 光学类型 | 准直型 |
| 尺寸 | Ø 22 mm, 长度20.6mm |
| 重量 [g] | 16.1 |
| 安装方式 | 公制 M15.5*0.5 |
| 光束直径[mm] | 1.6 |
| 焦距 [mm] | 无限 |
| 连接器 | FC/PC |
| 工作范围 (目标: 镜面) [mm] | 高达 1000 |
| 角度公差 (目标: 镜面) [°] | ± 0.02 |
| 工作范围 (目标: 角反射器) [mm] | 高达 1000 |
| 侧向公差 (目标: 逆反射器) [mm] | ± 0.5 |
| 角度公差 (目标: 逆反射器) [°] | ± 6 |
| 光纤连接 | FC型螺纹连接 |
| 柔性结构 | |
| 倾斜范围 | 1° |
| 分辨率 | 0.03° |
| 环境 | |
| 压力 | 环境压力 |
| 温度 | 0 .. 50°C |
| 主要材料 | |
| 外壳 | 钛合金2级 (3.7035) |
| 镜头 | 玻璃 (带AR C 镀膜) |
| 交付范围 | |
| 光纤IDS传感器头 | IDSMF/PC/RT (1009980) |
| 轴数 | 1 |
| 对齐工具 | 六角扳手钥匙 |
| 衰减器 | 连接器: SC/APC, 衰减:1dB |
