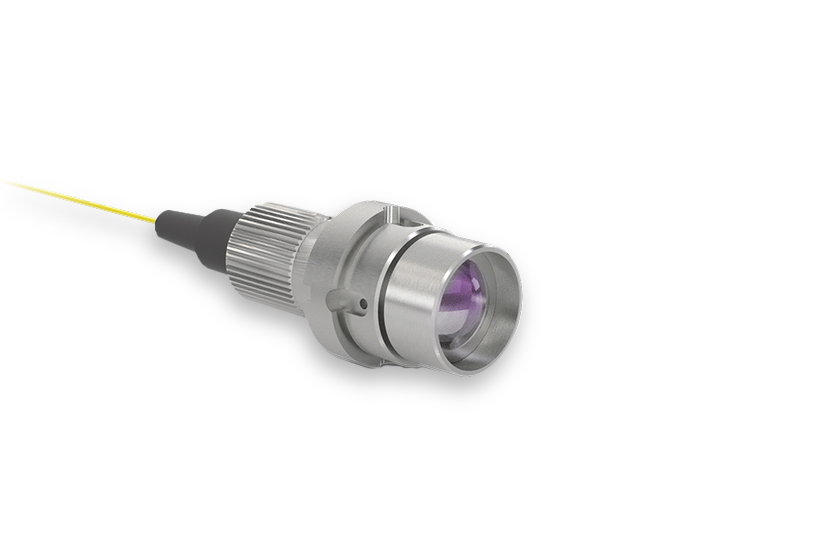

IDSH/M12/F40/RT
IDSH/M12/F40/RT
Ø 14 mm, length 19.5 mm
聚焦传感器头M12/F40用于标准应用，例如测量振动或材料变形。由于镜头直径较大，它实现了相当高的角度公差±0.35°。外壳设计具有高稳定性，传感器头能够适用于多种应用场景。
该传感器头适用于环境条件，并包含一根玻璃光纤（长度：5米），用于将传感器头连接到干涉仪控制器。
| 传感器头 | |
|---|---|
| 光学类型 | 聚焦型 |
| 尺寸 | Ø 14 mm, 长度19.5mm |
| 重量 [g] | 5.1 |
| 安装方式 | 公制 M12*0.5 |
| 焦距 [mm] | 40 |
| 焦距处典型光束直径 [µm] | ~ 45 |
| 连接器 | FC/PC |
| 工作范围 (目标: 玻璃) [mm] | 38.5 .. 41.5 |
| 角度公差 (目标: 玻璃) [°] | ± 0.35 |
| 工作范围 (目标: 镜面) [mm] | 46 .. 50 |
| 角度公差 (目标: 镜面) [°] | ± 0.35 |
| 光纤连接 | FC型螺纹连接 |
| 环境 | |
| 压力 | 环境压力 |
| 温度 | 0 .. 50 ℃ |
| 主要材料 | |
| 外壳 | 钛合金2级 (3.7035) |
| 镜头 | 玻璃 (带AR C 镀膜) |
| 交付范围 | |
| 光纤IDS传感器头 | IDSMF/PC/RT (1009980) |
| 轴数 | 1 |
| 镜面 | Ø 9 mm, 铝涂层 (1010846) |
