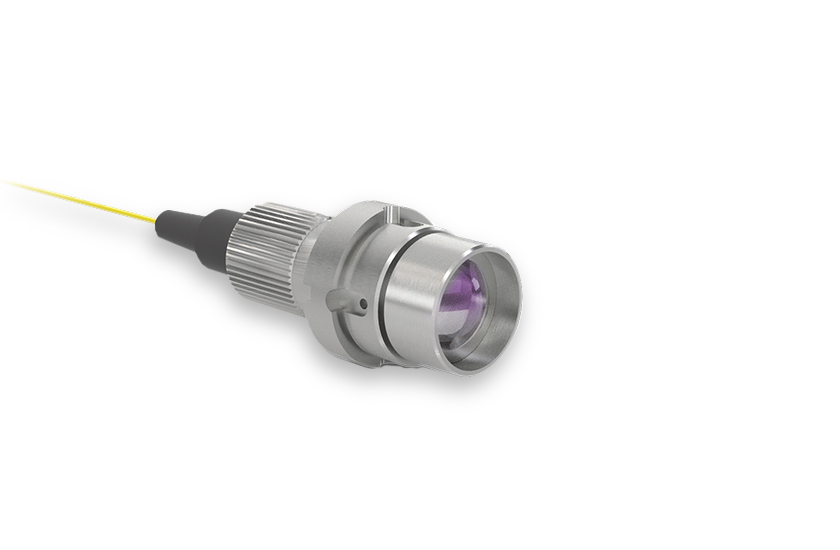

IDSH/M12/C1.6/RT (with filter)
IDSH/M12/C1.6/RT (with filter)

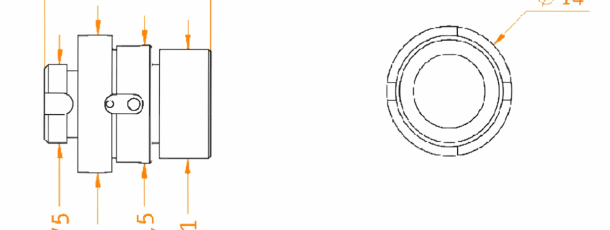

Ø 14 mm, length 17.4 mm
传感器头M12/C1.6是用于微型反射镜和平面镜长距离测量的理想选择。它能够测量超过1米的位移，因此非常适合XY工作台位置控制或对反射镜空间有限的应用场景。
该传感器头设计用于环境条件，并包含一根玻璃光纤（长度：5米），用于连接传感器头和干涉仪控制器。
| 传感器头 | |
|---|---|
| 光学类型 | 准直型 |
| 尺寸 | Ø 14 mm, 长度17.4mm |
| 重量 [g] | 5.1 |
| 安装方式 | 公制 M12*0.5 |
| 光斑直径 [mm] | 1.6 |
| 焦距 [mm] | 无限 |
| 连接器 | FC/PC |
| 工作范围 (目标: 镜面) [mm] | 高达1000 |
| 角度公差 (目标: 镜面) [°] | ± 0.02 |
| 工作范围 (目标: 角反射器) [mm] | 高达1000 |
| 侧向公差 (目标: 逆反射器) [mm] | ± 0.5 |
| 角度公差 (目标: 逆反射器) [°] | ± 6 |
| 环境 | |
| 压力 | 环境压力 |
| 温度 | 0 .. 50℃ |
| 主要材料 | |
| 外壳 | 钛合金2级 (3.7035) |
| 镜头 | 玻璃 (带AR C 镀膜) |
| 交付范围 | |
| 光纤 IDS 传感器头 | IDSMF/APC/RT (1009980) |
| 轴数 | 1 |
| 镜面 | Ø 9 mm, 铝涂层 (1010846) |
| 衰减器 | 连接器:SC/APC, 衰减: 1dB |
