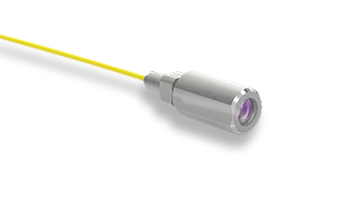

IDSH/D4/F17/RT
IDSH/D4/F17/RT

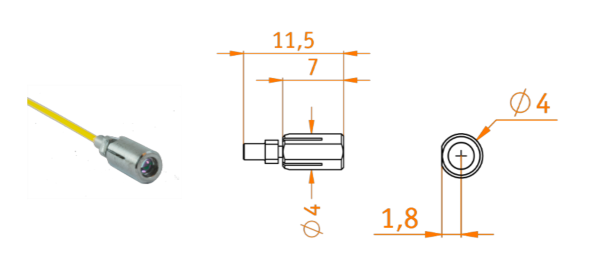

Ø 4 mm, length 11.5 mm
D4/F17传感器头体积小巧，适用于空间受限的应用场景。尽管配备了聚焦光学系统，该传感器头仍可用于更长的工作距离，例如在镜面上可达60毫米。它还兼容低反射目标，如玻璃或抛光钢。
传感器头设计用于环境条件，并包含一根玻璃光纤（长度：5米），用于连接传感器头和干涉仪控制器。
| 传感器头 | |
|---|---|
| 光学类型 | 聚焦型 |
| 尺寸 | Ø 4 mm, 长度11.5mm |
| 重量 [g] | 3 |
| 安装方式 | 夹紧式 |
| 焦距 [mm] | 17 |
| 焦距处典型光束直径[µm] | ~ 120 |
| 连接器 | 无 (光纤连接) |
| 工作范围 (目标: 玻璃) [mm] | 14.5.. 19.5 |
| 角度公差 (目标: 玻璃) [°] | ± 0.15 |
| 工作范围 (目标: 镜面) [mm] | 50 .. 60 |
| 角度公差 (目标: 镜面) [°] | ± 0.3 |
| 光纤连接 | SC/APC |
| 光纤长度 | 2 m |
| 环境 | |
| 压力 | 环境压力 |
| 温度 | 0 .. 50°C |
| 主要材料 | |
| 外壳 | 钛合金2级 (3.7035) |
| 镜头 | 玻璃 (带AR C 镀膜) |
| 交付范围 | |
| 轴数 | 1 |
| 镜面 | Ø 9 mm, 铝涂层 (1010846) |
