IDSH/D2.2/F8/90/RT
IDSH/D2.2/F8/90/RT

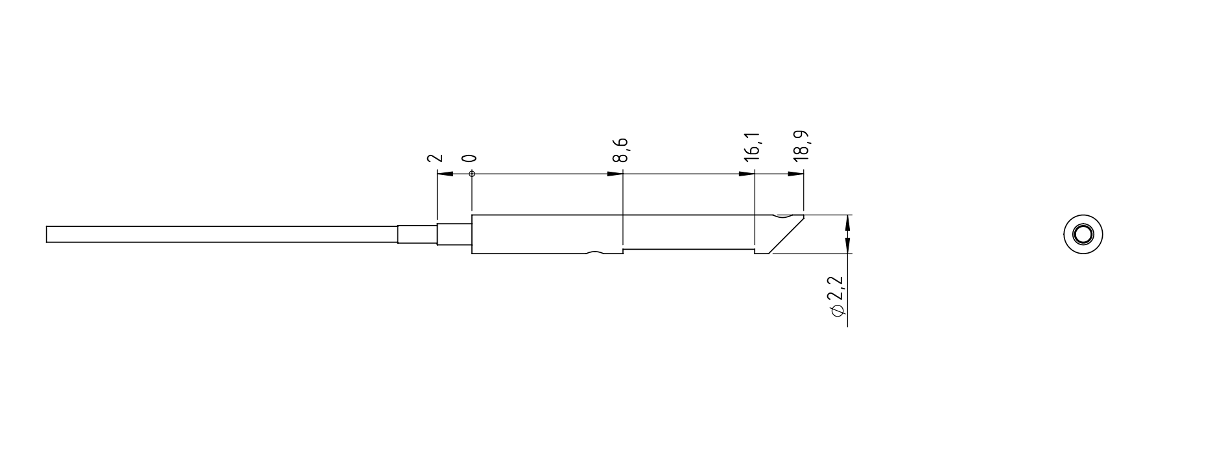

Ø 2.2 mm, length 18.9 mm
D2.2/F8/90 传感器探头直径极小，光束输出角度为90°，非常适合安装空间极为有限（尤其是测量方向）的设置。尽管采用了聚焦光学系统和微型化设计，该传感器探头仍能在相对较大的工作距离下实现超过5毫米的测量范围，例如在镜面上可达到26毫米。
传感器探头专为环境条件设计，并包含一根连接传感器探头与干涉仪控制器的玻璃光纤（长度：5米）。
| 传感器头 | |
|---|---|
| 光学类型 | 聚焦型 |
| 尺寸 | Ø 2.2 mm, 长度 18.9 mm |
| 安装方式 | 夹紧式 |
| 焦距 [mm] | 8 |
| 焦距处典型光束直径[µm] | ~ 80 |
| 连接器 | 无 (光纤连接) |
| 工作范围 (目标: 玻璃) [mm] | 7 .. 11 |
| 角度公差 (目标: 玻璃) [°] | ± 0.175 |
| 工作范围 (目标: 镜面) [mm] | 17 .. 26 |
| 角度公差 (目标: 镜面) [°] | ± 0.3 |
| 光纤连接 | SC/APC |
| 光纤长度 | 2 m |
| 环境 | |
| 压力 | 环境压力 |
| 温度 | 0 .. 50°C |
| 主要材料 | |
| 外壳 | 钛合金等级2 (3.7035) |
| 镜头 | 玻璃 (带AR C 镀膜) |
| 交付范围 | |
| 轴数 | 1 |
| 镜面 | Ø 9 mm, 铝涂层 (1010846) |
| 控制器硬件 | |
| 重量 | 0.1 g |
