同步加速器高真空衍射仪

二次真空兼容性（10-6毫巴）TANGO项目

Symetrie的六自由度并联定位平台特别适合同步加速器的特定和苛刻的需求。
它们可以对准各种组件：样品，镜子，真空室等，具有高分辨率，高稳定性和高刚度。
支持定制，并且可以将六自由度并联定位平台控制集成到第三方软件中。

项目背景

同步加速器soleil的Sirius光束线专门研究半导体纳米结构和功能氧化物，通过常规和掠入射条件（gixrd, gixafs, refrefafs， dafs等）的软X射线衍射和光谱学。
为了改进他们的设备并提供新的实验能力，Sirius beamline决定在瑞典研究委员会（vetenskapsrÅdet Max iv – soleil合作）和法兰西岛地区（“FORTE”, DIM-OXYMORE）的帮助下获得一个高真空衍射仪。

客户要求

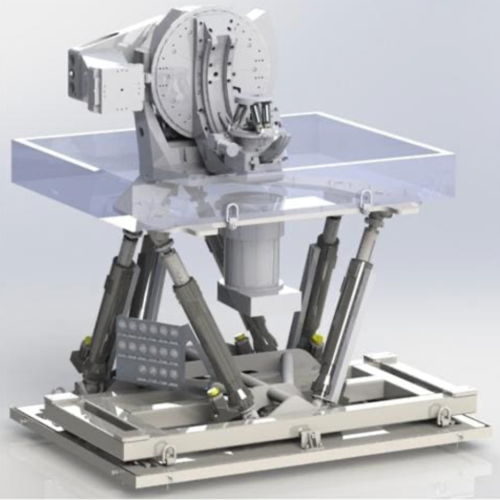

Symetrie为SIRIUS光束线提供高真空衍射仪，该衍射仪集成了高精度高真空BORA样品定位六自由度平台和四个Huber高真空旋转台，以及更大的定制JORAN六自由度定位平台。

项目规格

■10- 6mbar高真空用于BORA样品定位六自由度平台和四个高真空旋转台
■样本调整非常便利，可实现4个自由度的大范围旋转
■采用BORA六自由度平台的超高真空滑环，便于电缆管理
■BORA六自由度平台分辨率：0.1µm, 2µrad
■与SOLEIL同步加速器合作开发的TANGO控制

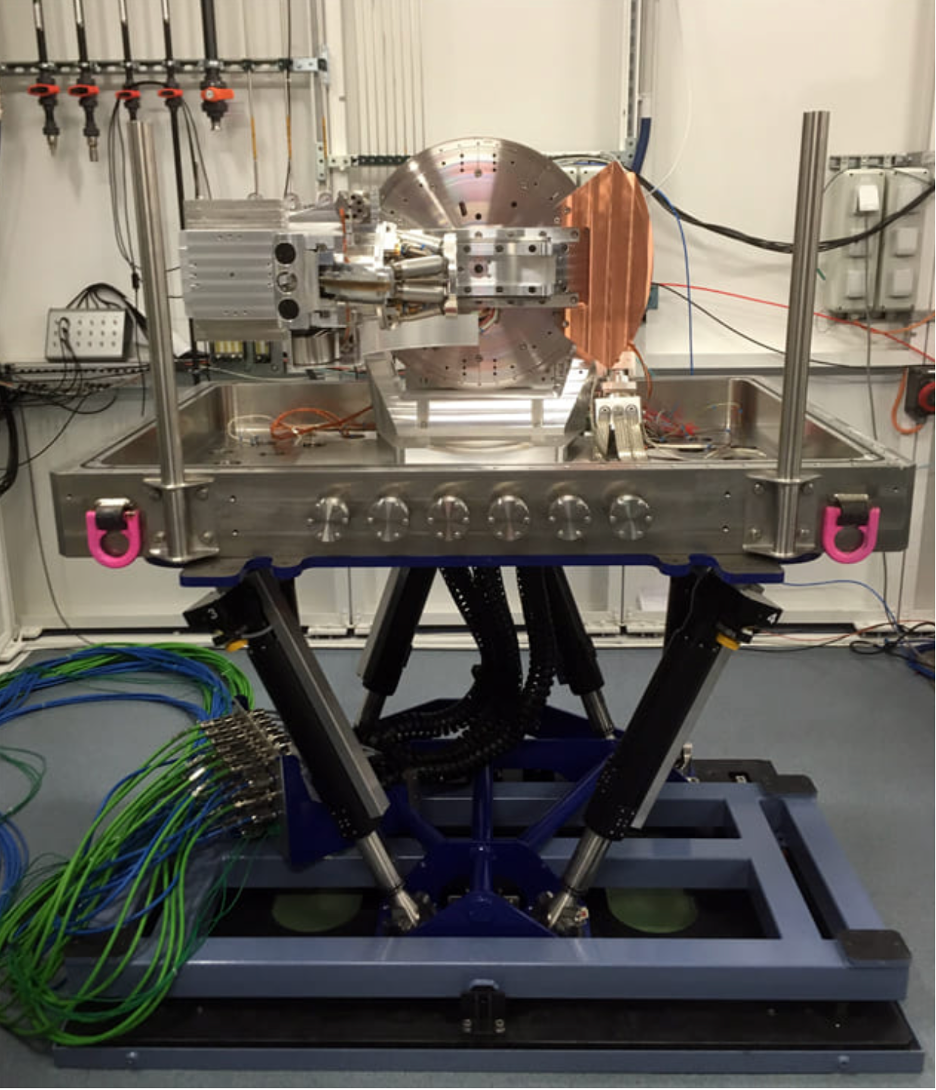

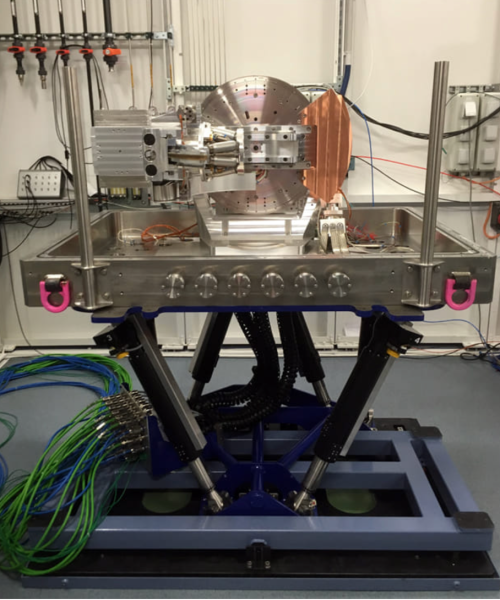

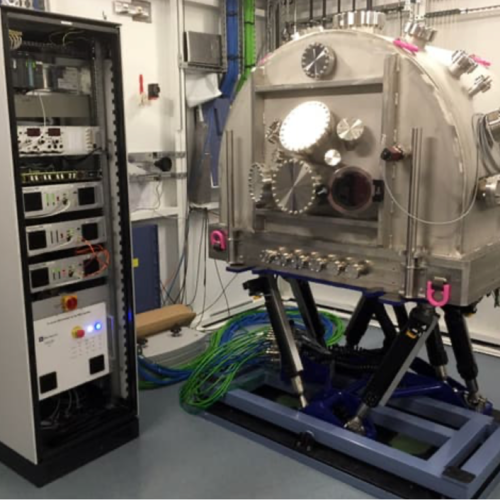

高真空衍射仪安装
