空间光谱仪测试

空间公司和研究机构可以使用六轴并联定位台精确地测试和定位卫星天线，对准和组装组件，调整和校准光学工作台或验证光学仪器及其组件的质量。

项目背景

在“生命星球”计划框架下，欧空局正在开发“荧光探测器”地球观测卫星，该卫星将提供植被荧光数据，以增加我们对实际光合效率的了解。
莱昂纳多负责高分辨率荧光成像光谱仪（floris），该光谱仪将研究植被荧光。

客户要求

该系统必须以6个自由度将光学元件放置在真空室（TVC）的前面，在真空室中安装仪器。
该应用程序所需的Z（垂直运动）行程相对较高（±175 mm）。

解决方案

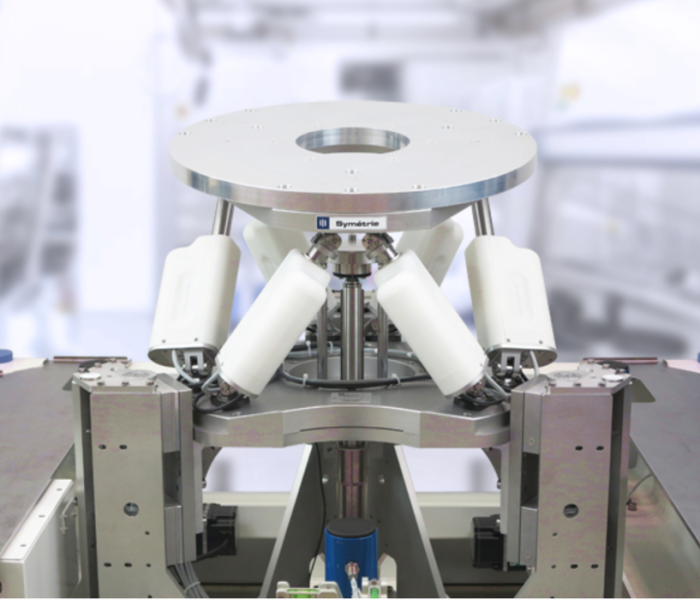

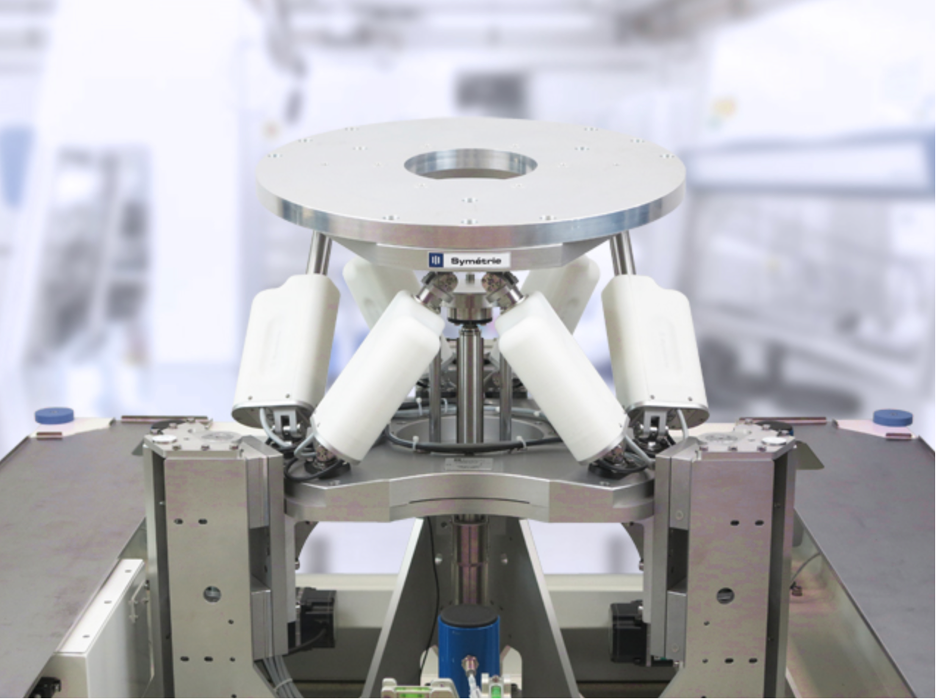

为了实现这种OGSE（光学地面支持设备），SYMETRIE集成了一个BREVA六足架，该六足架满足与Z平移台相关的高性能要求，以增加系统的垂直行程范围，同时受益于六足架的6个自由度。
该解决方案允许在优化整体尺寸和限制开发时间的同时实现所需的行程范围。
六足架和工作台可以拆卸单独使用，这为进一步使用提供了更大的灵活性。
对于这个解决方案，对于任何Symetrie产品，电子和软件都是集成的。

空间光谱仪测试仪规格

■ISO5无尘室兼容性
■7轴
■有效载荷：200公斤
■稳定性、精度高
