FSM50 大口径音圈快反镜

VOICE COIL FAST SCANNING MIRROR


动智-迅来国产高精度音圈快反镜。采用大口径音圈电机直驱，48 mm 有效通光孔径，兼顾亚微弧度级精度与 600 Hz 高闭环带宽，适配激光扫描、光束对准等大口径精密控制场景。

±1.5°机械角范围48 mm有效镜片直径≤0.5μrad分辨率600Hz闭环带宽

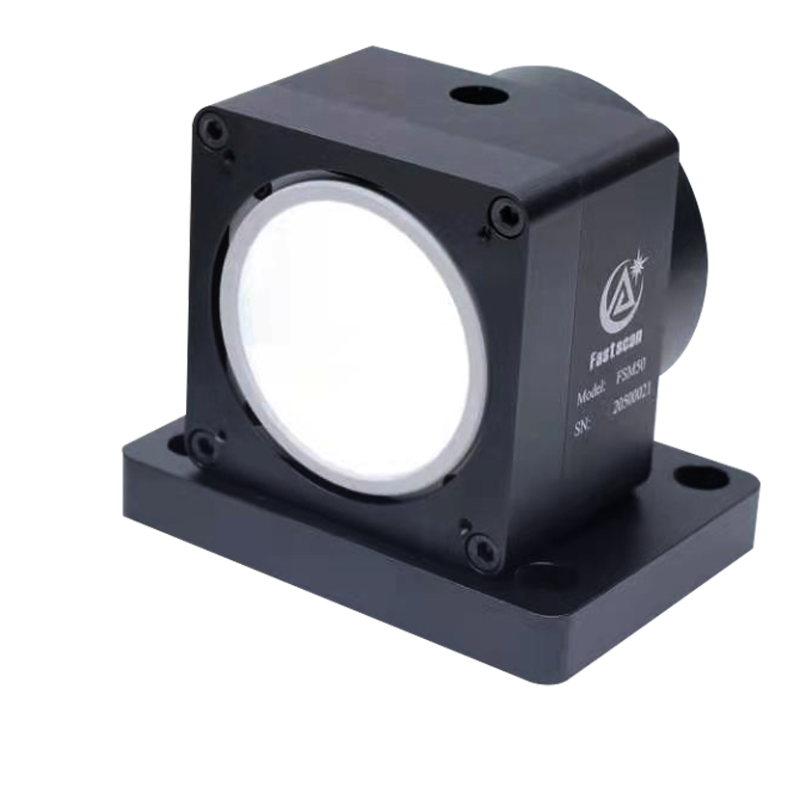

FSM50 大口径音圈快反镜2
六大核心优势
KEY ADVANTAGES
01
大口径音圈直驱
48 mm 有效镜片直径，音圈电机直接驱动反射镜，无机械传动间隙，支持大口径光束扫描与指向控制。
02
高动态响应
小步长阶跃响应时间 ≤0.8 ms，闭环带宽 600 Hz，兼顾大口径负载与快速动态响应。
03
亚微弧度精度
角分辨率 ≤0.5μrad，重复定位精度 ≤2μrad，线性度 ≥99.80%，满足高精度光束控制需求。
04
低漂移稳定性
偏置漂移 ≤2μrad/°C，温漂较小，长时间运行稳定性优异，适合连续工业与科研应用。
05
低功耗设计
静态功耗仅 4.8 W，低噪声驱动电路设计，降低系统热负载，支持长时间稳定运行。
06
宽温兼容
工作温度范围可选 0°C ~ 55°C 或 -55°C ~ +70°C，兼容实验室与多种工业现场环境。
规格参数
SPECIFICATIONS

▸
基本参数
运动自由度
2
有效镜片直径
48 mm
角范围（机械角）
±1.5° (±26.2 mrad)
工作温度范围
0 °C ~ 55°C 或 -55°C ~ +70°C
反射镜面形
≤ λ/50 (RMS)
快反镜主体带镜片重量
450.1 g

▸
运动与定位
角分辨率
≤ 0.5 μrad
重复定位精度
≤ 2 μrad
偏置漂移
≤ 2 μrad/°C
线性度
≥ 99.80%
小步长阶越响应时间 (1 mrad)
≤ 0.8 ms

▸
电气与控制器
闭环带宽 (-3dB@1mrad)
600 Hz（与负载镜片重量相关）
静态功耗
4.8 W
电源需求
±15VDC @3A RMS (MAX)
位置输入信号
模拟：±10 V 或 ±5 V
输入信号比例系数
0.15°/V 或 0.3°/V
驱动器重量
400 g
尺寸图
DIMANRSINAL DRAWING

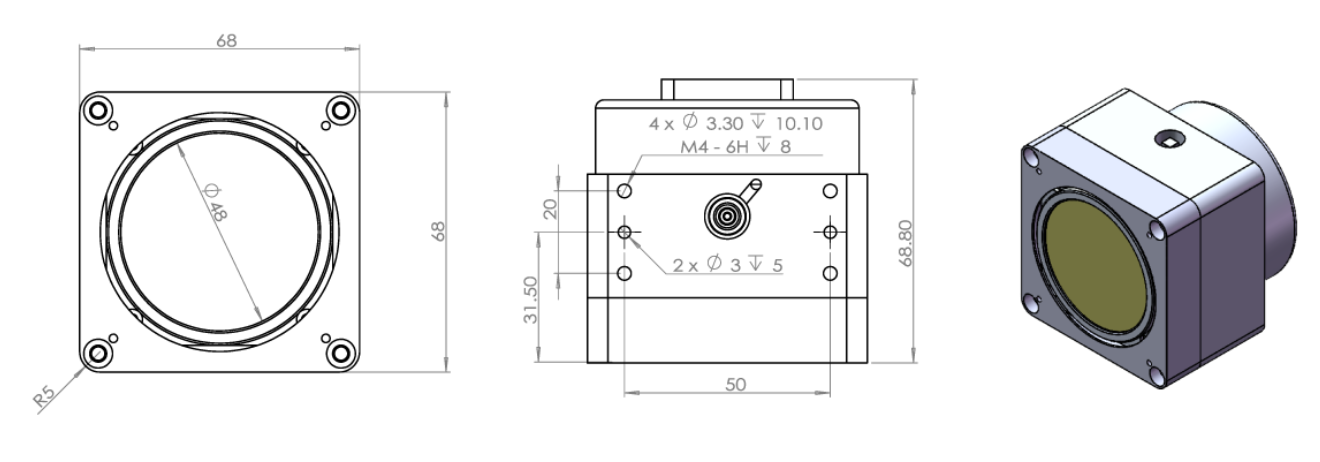

FSM50图片1

FSM50

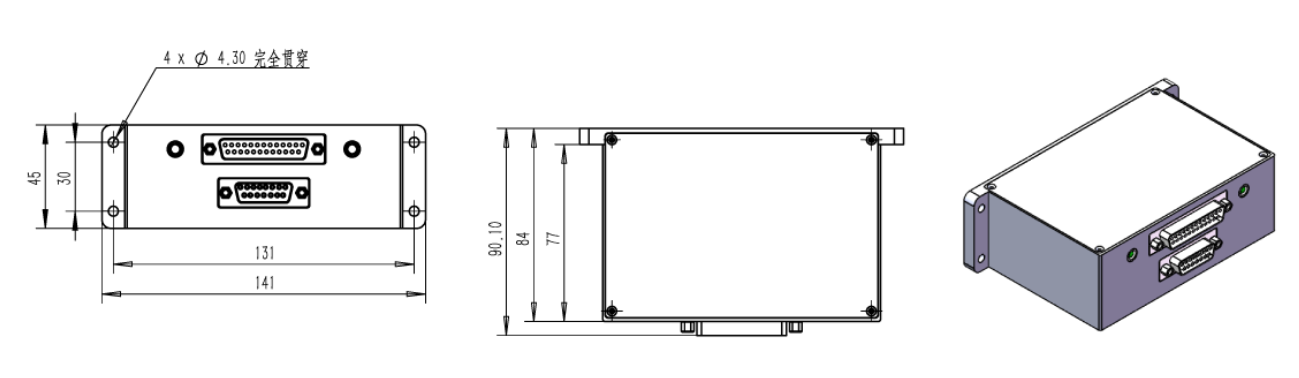

FSM50图片2

FSM50控制器尺寸

定制选项
CUSTOMIZATION OPTIONS
◇
角度范围定制
根据应用需求调整机械角范围，覆盖小角度精密偏转到商用级扫描等多种工况。
◇
镜片口径定制
支持多种反射镜口径与面形规格，适配不同光束直径的商用光学系统。
◇
带宽与分辨率
闭环带宽、角分辨率可调，匹配高速扫描或精密指向等差异化应用场景。
◇
光学指标定制
反射镜面形、镀膜、表面精度可按用户光学指标要求定制。
◇
外形与重量
结构尺寸与重量可优化设计，适配空间受限的紧凑型集成应用。
◇
国产化方案
提供全国产化器件替代方案，满足特殊行业自主可控与合规性要求。
