压电杠杠
PP_ Parallel Lever-Actuators
- 最大行程达 1.5 毫米
- 带导向 / 导向式
- 传感器（可选）
- 60 伏版本

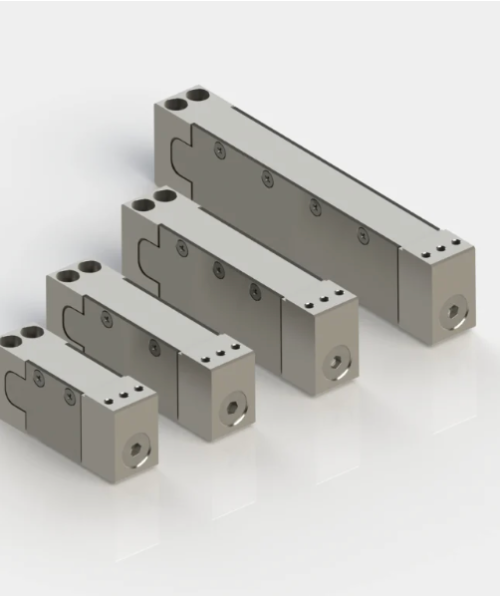

PPO和PPS杠杆由我们卓越的MPO叠堆驱动器驱动。这些叠堆的高应变特性使得在给定位移下能够实现更紧凑的结构设计。我们的杠杆配备了电火花加工的柔性铰链，这是我们与其他供应商的不同之处。柔性铰链能够避免摩擦（磨损、误差）以及微裂纹，从而延长使用寿命。动平台（10×13 mm）采用平行导向设计，因此PPa系列例如可用于反射镜的平移调整。
PPS系列配备了应变片（SGS）全桥，用于实现温度补偿的位置测量与控制。PPO系列则适用于开环操作，或搭配外部传感器使用。
Specification产品规格
| 产品型号 | PPa-b00100 | PPa-b00250 | PPa-b00500 | PPa-b01000 | Unit | Tolerance |
|---|---|---|---|---|---|---|
| 行程(-45..180 V) | 130 | 310 | 580 | 1100 | µm | ±10% |
| 闭环行程 | 100 | 250 | 500 | 1000 | µm | ±10% |
| 开环分辨率 | 0.2 | 0.3 | 0.5 | 1 | nm | typ. |
| 闭环分辨率 | 2 | 6 | 12 | 25 | nm | typ. |
| 闭环线性度 | 0.1 | 0.1 | 0.2 | 0.2 | % | typ. |
| 重复精度 | 7 | 10 | 30 | 60 | nm | typ. |
| 推力/拉力 | 50/20 | 50/20 | 30/15 | 30/15 | N | max. |
| 侧向力 | 40 | 40 | 30 | 30 | N | max. |
| 刚度 | 0.85 | 0.5 | 0.22 | 0.11 | N/µm | ±10% |
| 无负载下自振频率 | 850 | 630 | 340 | 210 | Hz | ±10% |
| El. 电容@ 1V eff, 1kHz | 1.1 | 3.3 | 4.4 | 7.7 | µF | ±10% |
| 主体材料 | stainless-steel | stainless-steel | stainless-steel | stainless-steel | ||
| 长度 L | 45 | 59 | 69 | 99 | mm | |
| 高度 H | 20 | 20 | 22.5 | 22.5 | mm | |
| 重量 | 55 | 82 | 107 | 145 | g | ±10% |
| 工作温度 | -20..80 | -20..80 | -20..80 | -20..80 | °C |
产品名字: PPa-b ……
a = O 为开环版本
a = S 为带为孩子传感器版本
b = P 为裸线，未安装插头版本
b = L 为lemo插头，专用于开环版本
b = D f为15针 DSub插头，专用于闭环版本
可选项:
- 真空兼容
- 配套开环驱动器,EBO 060100
- 配套闭环驱动器,EBD-060310

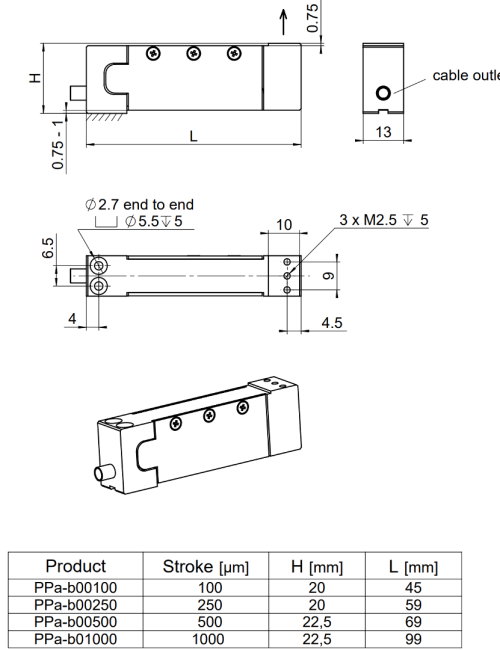

尺寸图
