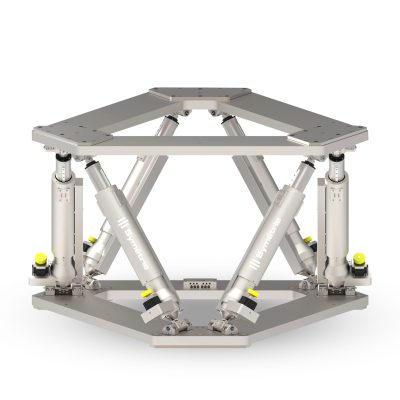

JORAN六轴并联定位台
Specification产品规格
| JORAN BJ | JORAN UJ | |
|---|---|---|
| Ball Joints | Universal Joints | |
| 运动及定位 | ||
| 行程Tx,Ty(mm) | ±75 | ±170 |
| 行程Tz(mm) | ±50 | ±100 |
| 行程Rx,Ry(deg) | ±5 | ±10 |
| 行程Rz(deg) | ±8 | ±18 |
| 分辨率Tx,Ty,Tz(μm) | 0.1 | 0.1 |
| 分辨率Rx,Ry,Rz(μrad) | 0.5 | 0.5 |
| 重复精度Tx,Ty,Tz(μm) | ±0.25 | ±0.25 |
| 重复精度Rx,Ry,Rz(μrad) | ±1 | ±1 |
| 速度Tx, Ty(mm/s) | 0.6 | 0.6 |
| 速度Tz(mm/s) | 0.4 | 0.4 |
| 速度Rx, Ry(deg/s) | 0.045 | 0.045 |
| 速度Rz(deg/s) | 0.07 | 0.07 |
| 机械特性 | ||
| 负载(kg)(垂直方向/水平方向) | 1500 | 1500 |
| 电机类型 | 步进电机 | 步进电机 |
| 编码器 | 绝度线性编码器 | 绝度线性编码器 |
| JORAN BJ | JORAN UJ | |
|---|---|---|
| Ball Joints | Universal Joints | |
| 其它特性 | ||
| 工作温度(℃) | 0~50 | 0~50 |
| 运动台面(mm) | Φ1300 | Φ1300 |
| 材料 | 铝，铁，不锈钢，陶瓷 | 铝，铁，不锈钢，陶瓷 |
| 总台面(mm) | Φ1300 | Φ1300 |
| 中间位置高度(mm) | 750 | 750 |
| 最大重量(kg) | 515 | 515 |
| 线长(m) | 5 | 5 |
| 可选项 | 用户可以定制平台面； 绝对光栅尺； 高度可调； 更大负载 | 用户可以定制平台面； 绝对光栅尺； 高度可调； 更大负载 |
| 控制器 | ||
| 控制类型 | ALPHA+ | ALPHA+ |
| 接口 | Ethernet，USB | Ethernet，USB |
| 输出功率 | 110-240 VAC/ 50-60Hz | 110-240 VAC/ 50-60Hz |

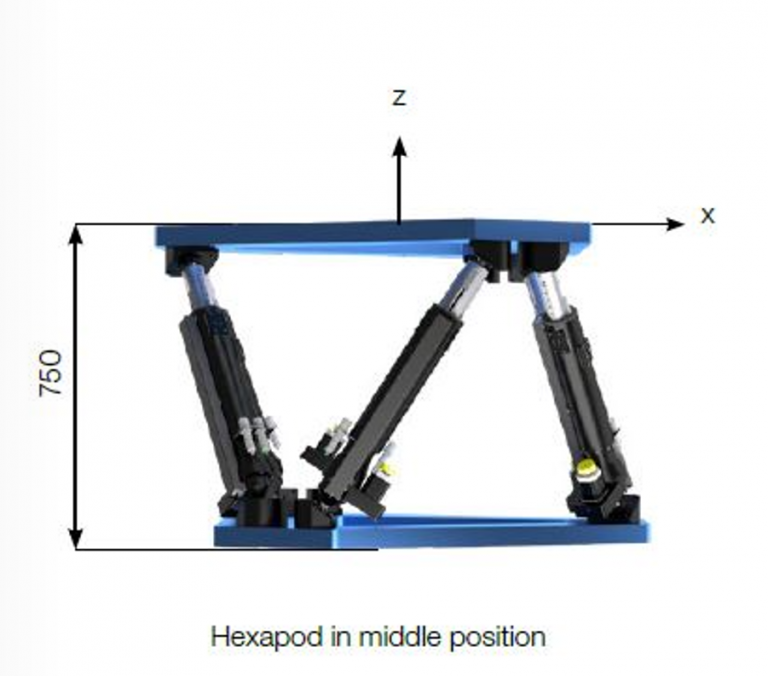

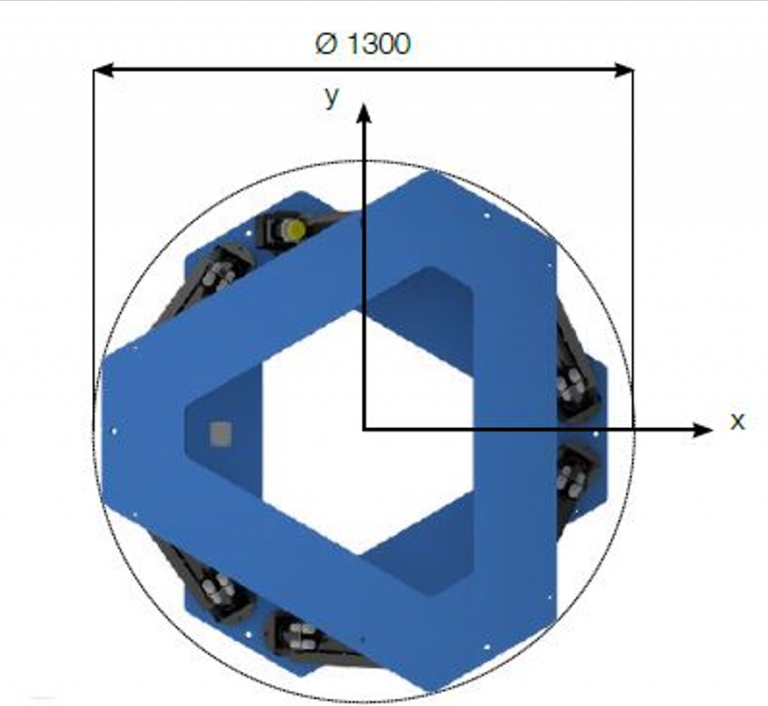

尺寸图

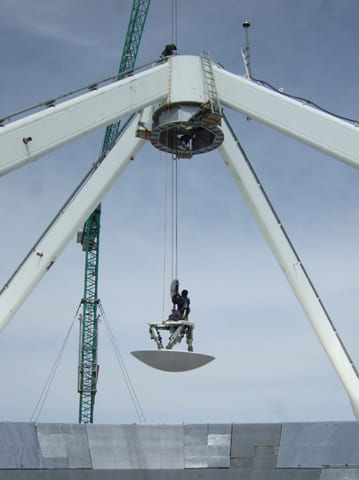

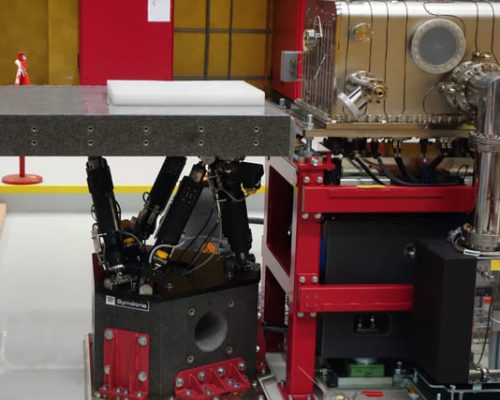

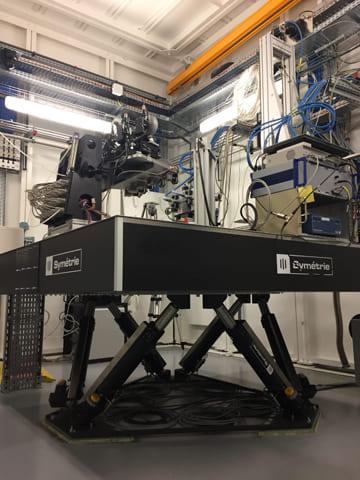

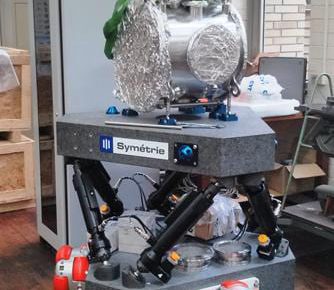

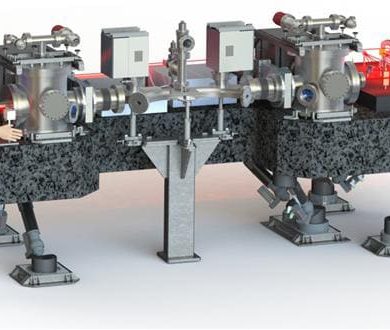

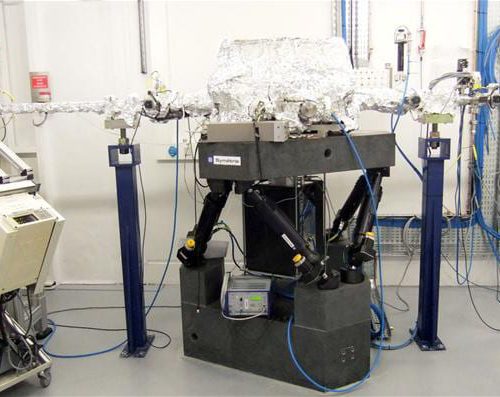

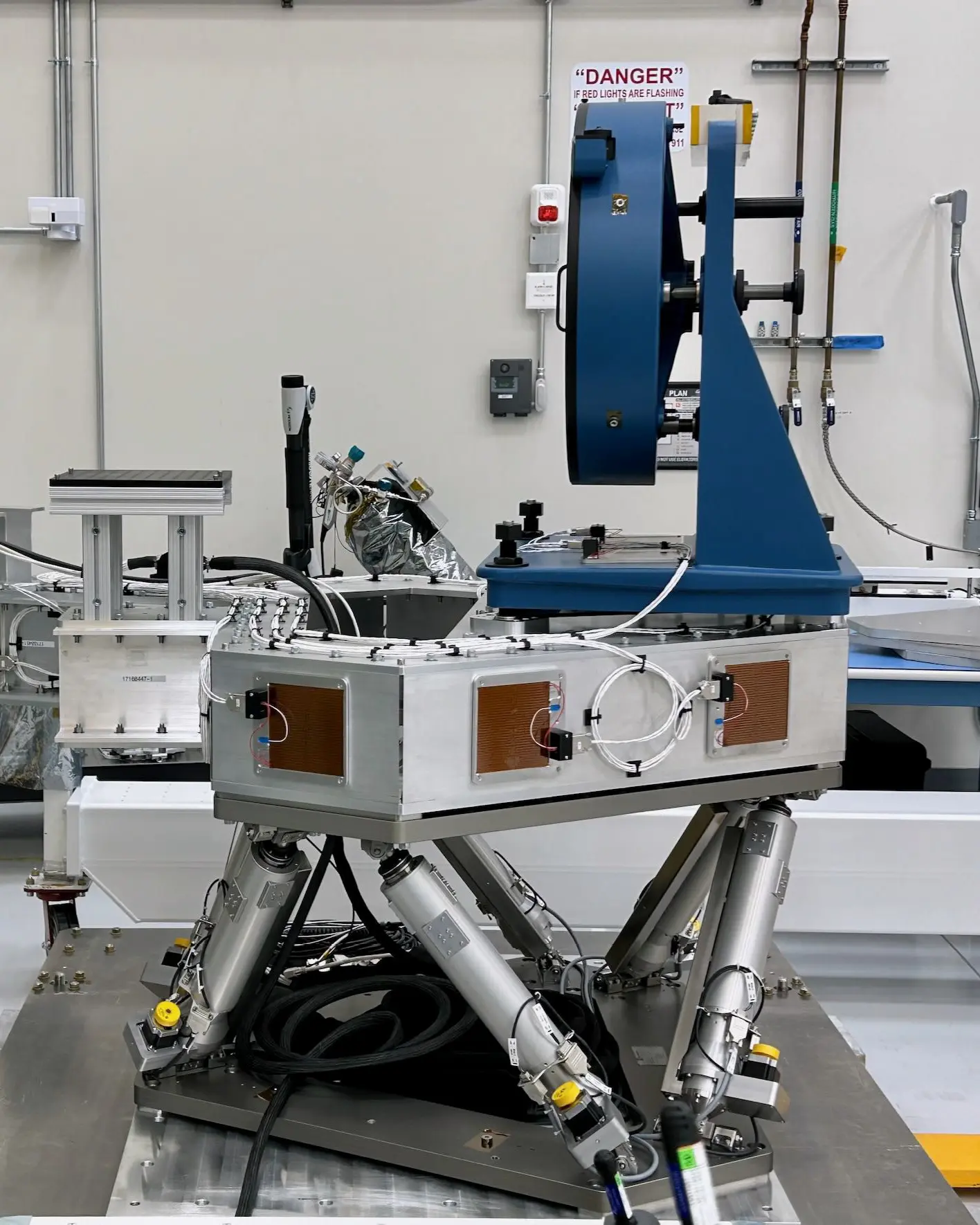

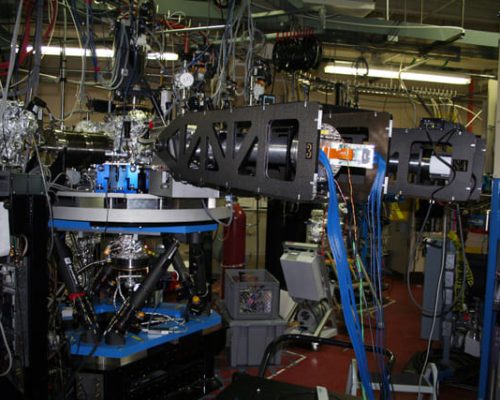

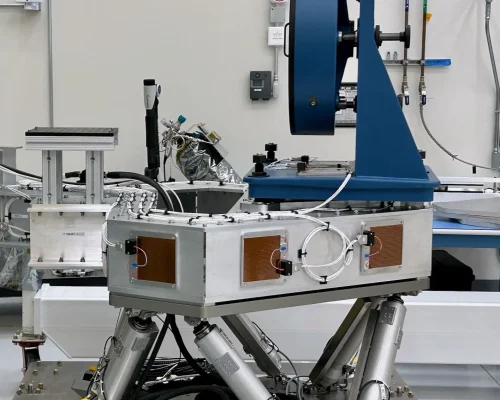

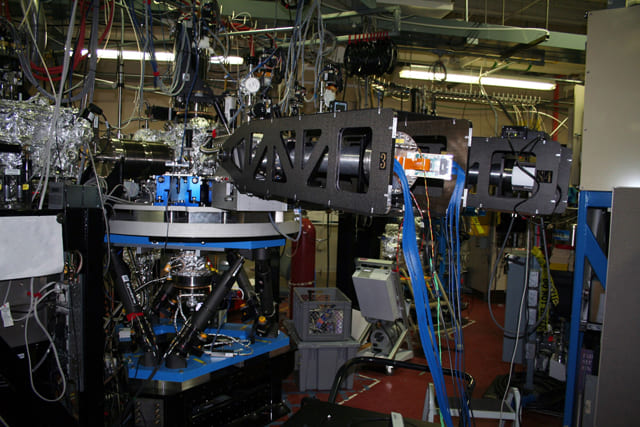

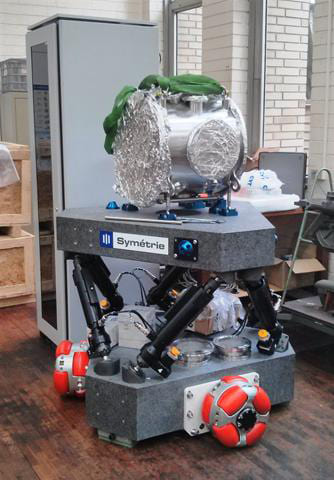

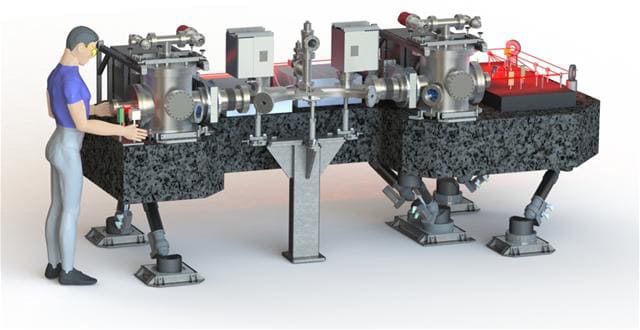

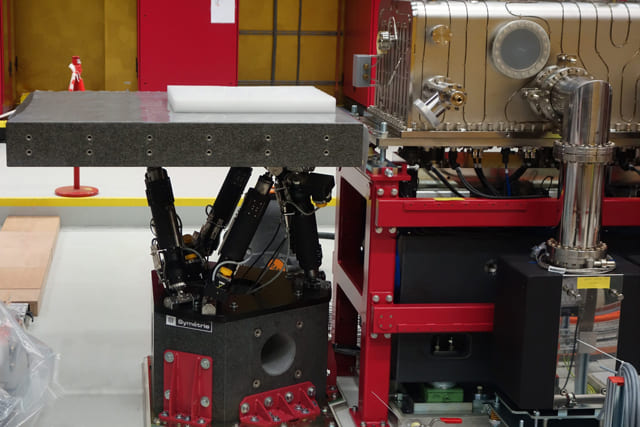

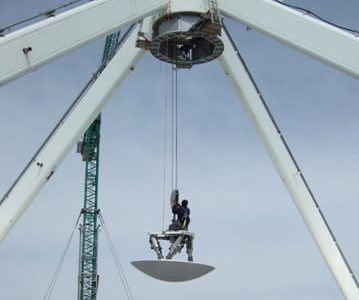

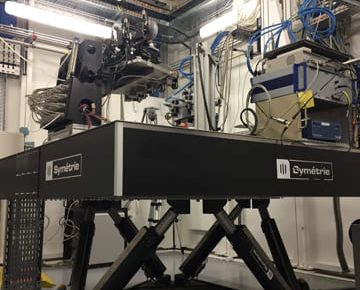

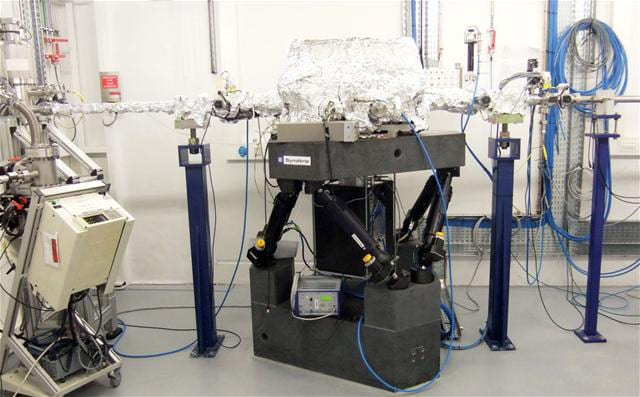

更多应用
ALPHA+控制器
该运动控制器与驱动放大器及电源高度集成于工业控制机柜中，是六足平台当之无愧的“大脑”。它通过API与上位机或基础控制系统无缝通信，依托智能状态机精准统筹各项控制指令。
在运动控制层面，控制器在底层完成坐标系变换，实现自由度（DOF）与执行器长度的精准运动学转换。配合伺服闭环控制与先进的插补算法，不仅能将位置误差降至最低，更能生成平滑的运动轨迹，确保极低的交叉耦合。结合其实时健康监测与运动前严格验证机制，系统运行安全无忧。强大的底层算力与极高的系统兼容性，使其成为解决各类复杂、特殊应用需求的理想选择。
